针对老旧建筑的改造中电气问题注意事项​

建筑设计院近期大量进行民生工程类项目,今天针对老旧建筑的改造中电气设计问题进行分析,对需要引起重视规范进行说明。


在对已有建筑的改造设计中,面临最大的问题就是需不需要按照最新规范对改造区域进行设计。当然按照新规范设计肯定没有问题,但是新旧规范背后面对的是新旧系统的兼容性。特别是我们常见的火灾自动报警系统。下面我们以具体的项目说说有些什么问题。
4月份,我公司承接了一个新疆项目,布尔津县劲虹娱乐厅地下室改造设计。原建筑为多层综合性大楼,并设置有火灾自动报警系统,执行GB50116-98标准。在建筑一层设置有消防控制室,室外设置有消防水泵房。
注意点:火灾自动报警系统
按照最新规范GB50116-98中要求,针对消火栓的联动要求是通过硬接线,消火栓按钮直接联动消防水泵控制柜。

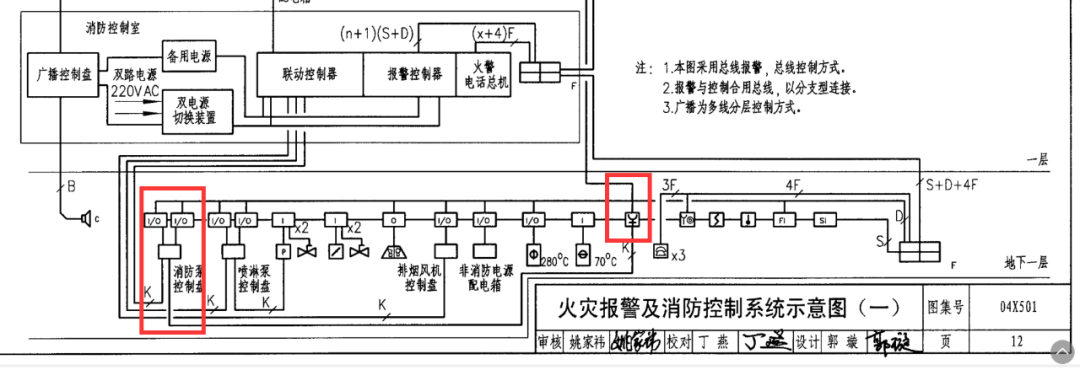

图一:GB50116-98中有关消火栓的联动示意图


在GB50116-2013中,针对消火栓的联动要求是通过火警联动控制器实现,消火栓按钮信号仅作为联动触发信号。由联动控制器联动消防水泵控制柜。


问题:老旧住房按照新规范消火栓如何联动?

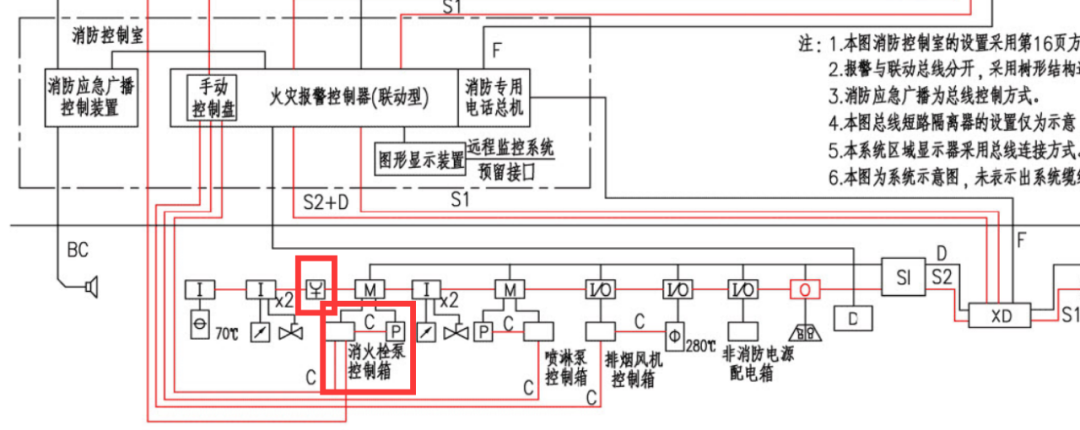

图二:GB50116-2013中有关消火栓的联动示意图



在本项目中,我们就需要将改造区域的消火栓硬接线(原来接入消火栓控制柜)取消,其按钮信号通过火警总线传入消控室联动控制器,作为报警信号及启动消火栓泵的联动触发信号。具体可通过修改火警系统逻辑关系实现。其余未改造区域的消火栓泵仍然通过硬接线接入消防水泵控制柜,直接联动水泵。

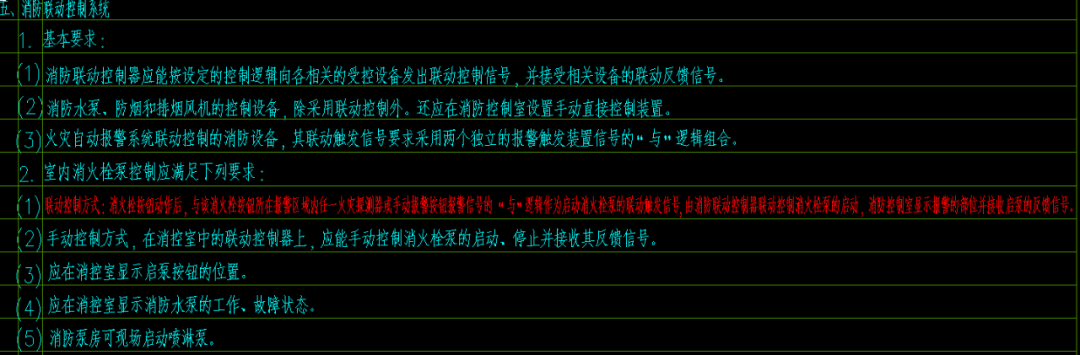

老旧房屋电气改造问题解决图三:消火栓的联动控制说明

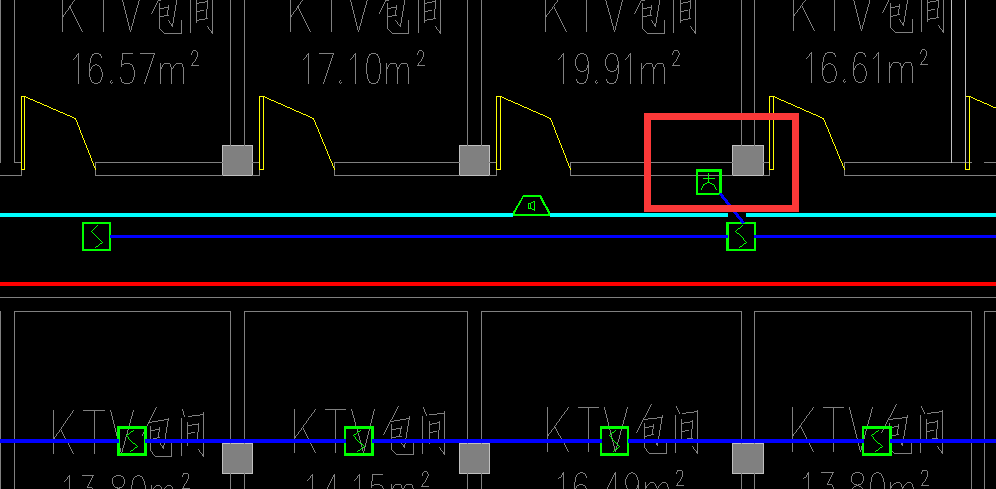

具体解决方案图四:本项目中消火栓平面图连线



以上就是某实际项目中面临的消防电气问题了,针对老旧建筑改造中涉及的消防电气问题处理办法就是尽量采用新规范,并对原有系统进行升级改造。对于改动很小的项目,仍可以按照原有规范执行。
